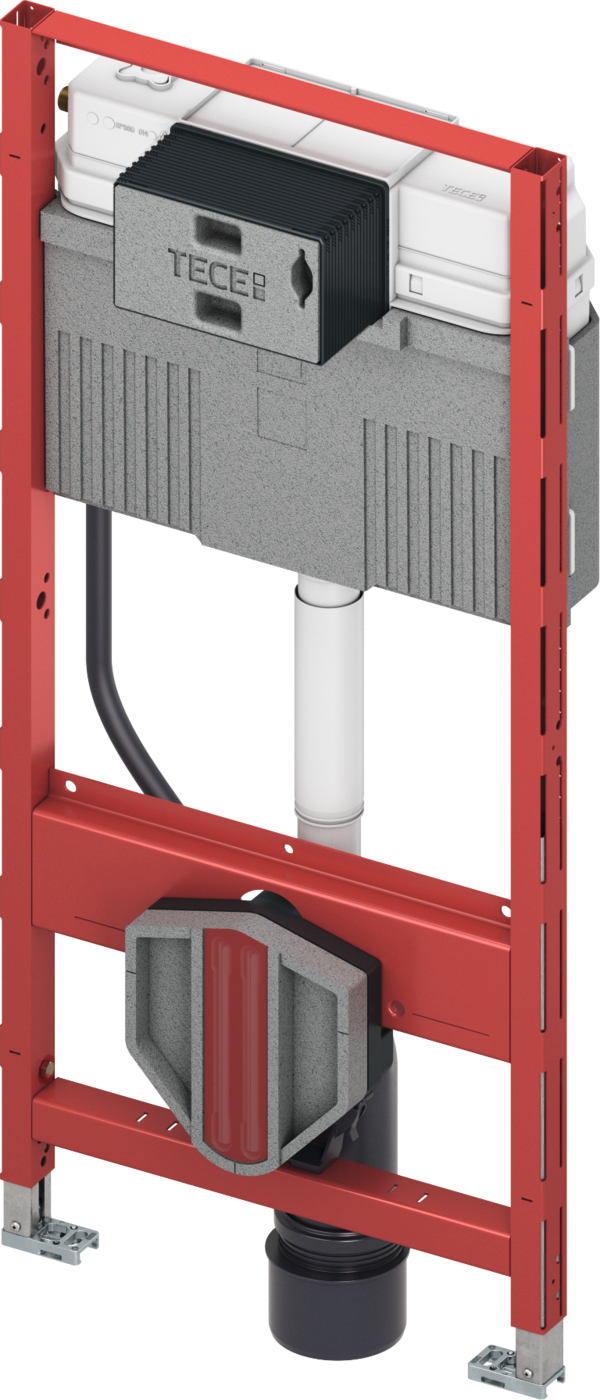

Инсталляция для подвесного унитаза (застенный модуль) для унитазов-биде TECEprofil Uni 2.0, 1120 мм

Застенный модуль для унитаза с монтажом панели смыва «easy fit» и защитной трубой для кабеля для подключения электронных унитазов с функцией биде. Для крепления к профильным трубам TECEprofil или для установки в каркасные стены на металлическом или деревянном каркасе, а также как пристенный или угловой модуль.

Смывной бачок Uni для фронтального управления

• Защищённый бачок из ударопрочного пластика, испытан по EN 14055
• Бачок полностью собран на заводе и опломбирован
• Подключение бачка сбоку, наружная резьба R 1/2", совместимо с быстроразъёмными адаптерами

Объём бачка 10 л; стандартный объём смыва 6 л (заводская настройка); объём смыва 4,5/7,5/9 л можно установить в любой момент; частичный смыв 3 л при двойном смыве; опционально — настройка объёма смыва 4/2 л; остаточный объём можно использовать для немедленного повторного смыва.

Изоляция от конденсата

Для панелей смыва TECE и арматуры для унитаза

Может работать как бачок с одинарным или двойным смывом

Монтаж панели смыва «easy fit»

Монтажный тоннель для сервисного отверстия, укорачивается без инструмента

Бесшумный заливной клапан, группа арматуры 1 по DIN 4109

Рама модуля

• Самонесущая, с порошковым покрытием
• Две крепёжные шпильки и гайки M12
• Фановый отвод DN 90 с переходником DN 90/100 из PP
• Переходник подходит и для горизонтального монтажа
• Комплект подключения унитаза DN 90
• Кабельная коробка для универсального расположения электроподключения
• Защитная крышка на время черновых работ с защитной заглушкой
• Монтажная коробка для подключения унитаза, включая защиту на время черновых работ и защитную трубу для кабеля для универсального подключения унитаза с функцией биде (проверьте расположение), с распаечной коробкой и крышкой для трансформатора.
• Возможна установка крепления унитаза выше — для высоты сиденья 48 см по DIN 18040 (DIN 18040: Безбарьерное строительство — часть 1: общественные здания и рабочие места).

Примечание

При использовании унитазов с уменьшенной опорной поверхностью (расстояние от середины крепёжной шпильки до нижнего края опорной поверхности не более 18 см), например V & B Memento, Subway 2.0, в нижней части модуля необходимо установить комплект стальных распорок 9041029.
